Kompetenz

Die Spindel-Diagnostik-Software (SDS) von STEP TEC bietet eine grafische Benutzeroberfläche für die Echtzeit-Überwachung, Diagnose und Analyse aller wichtigen Spindelparameter. Die integrierte Datenerfassung optimiert Fräsen-Prozesse, unterstützt die Inbetriebnahme der Spindel und erhöht die Maschinenverfügbarkeit. Die Software verbindet sich über PROFIBUS oder PROFINET.

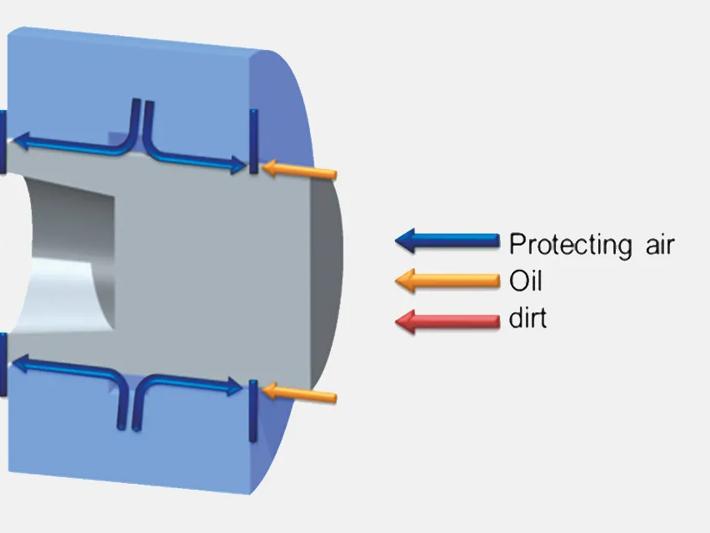

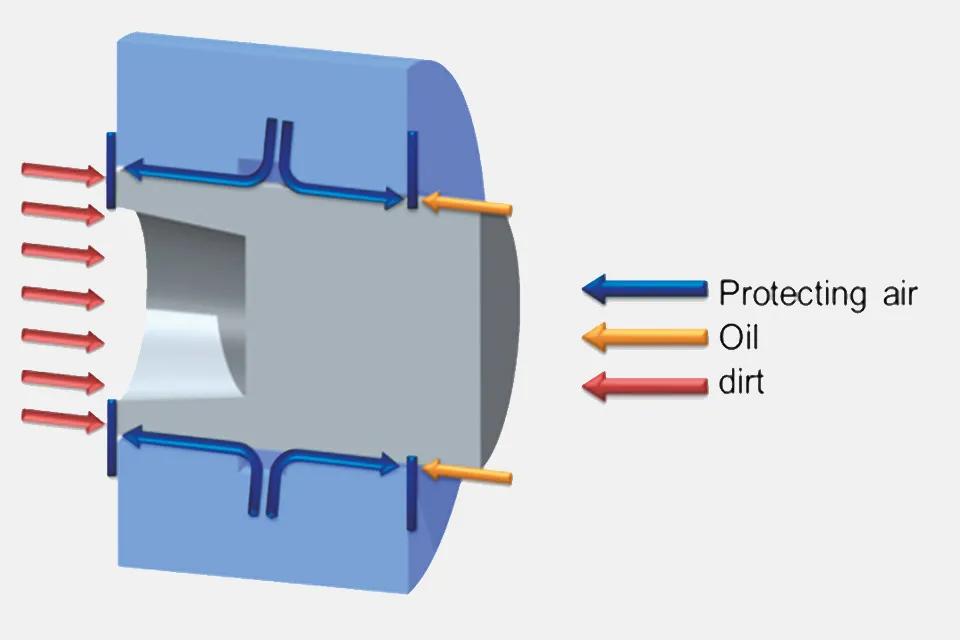

Das Optimierte Labyrinth-Dichtsystem (Twin Air Sealing – TAS) erzeugt kontrollierte Luftströme. Diese Ströme bilden eine Barriere gegen Verunreinigungen von außen. Das System verhindert, dass Öl aus der Spindel austritt. Es hindert gleichzeitig Kühlschmiermittel, Graphite grade und Feinpartikel daran, in empfindliche Lagerbereiche einzudringen. Das Ergebnis ist eine dichte und verunreinigungsfreie Bearbeitung.

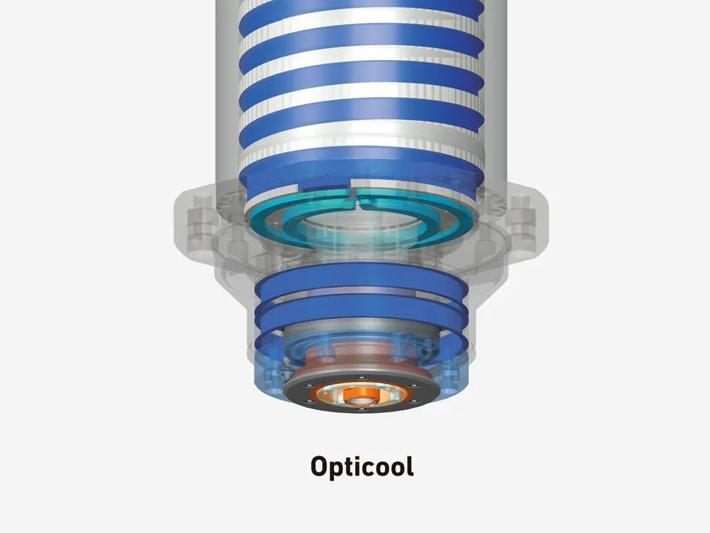

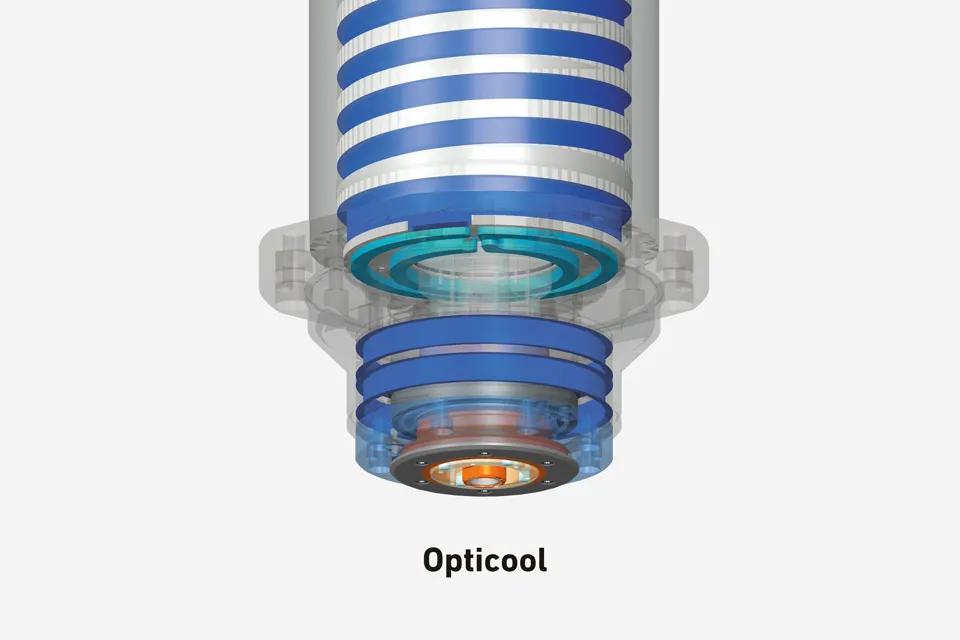

Das Opticool System zirkuliert eine temperaturgeregelte Flüssigkeit durch den Motor und die Lager der Spindel. So verteilt es die Wärme gleichmäßig und vermeidet lokale Temperaturspitzen. Es erreicht am Spindelmantel eine maximale polare Temperaturabweichung von ΔT 1,4 °C und sorgt so für Genauigkeit und thermische Stabilität in langen Produktionszyklen.

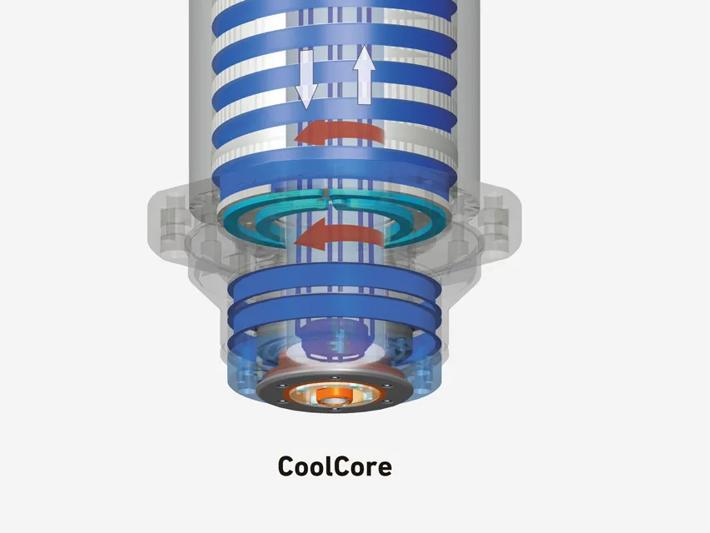

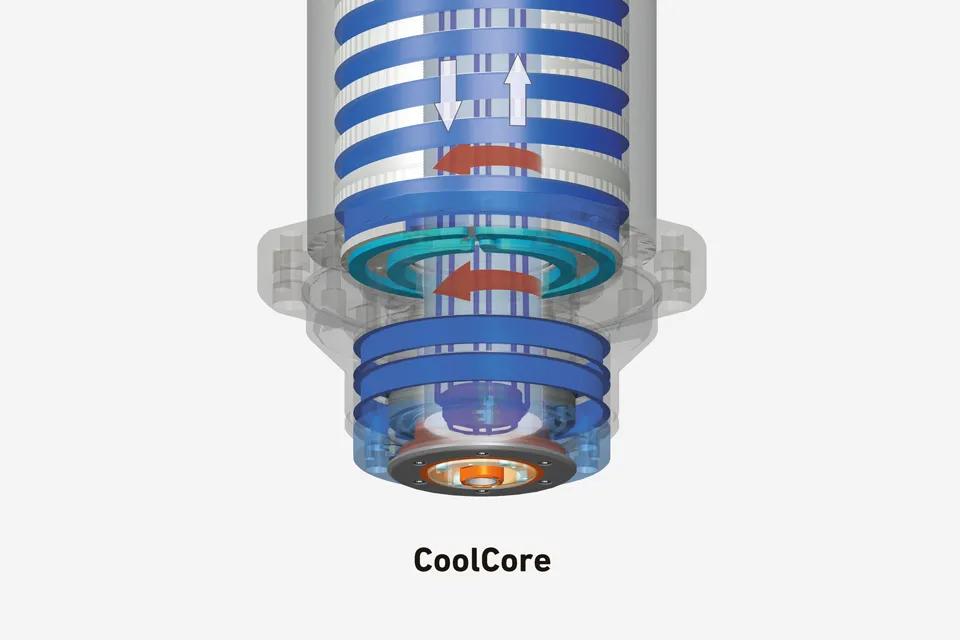

CoolCore erweitert das Wärmemanagement von OptiCool um eine direkte Kühlung der rotierenden Spindelwelle. So verringert das System die thermische Verschiebung um bis zu 50% und kürzt die Aufwärmzeit auf 7,5 min. Anwender erhalten Präzision, Wiederholgenauigkeit und Prozesssicherheit ab dem ersten Werkstück.

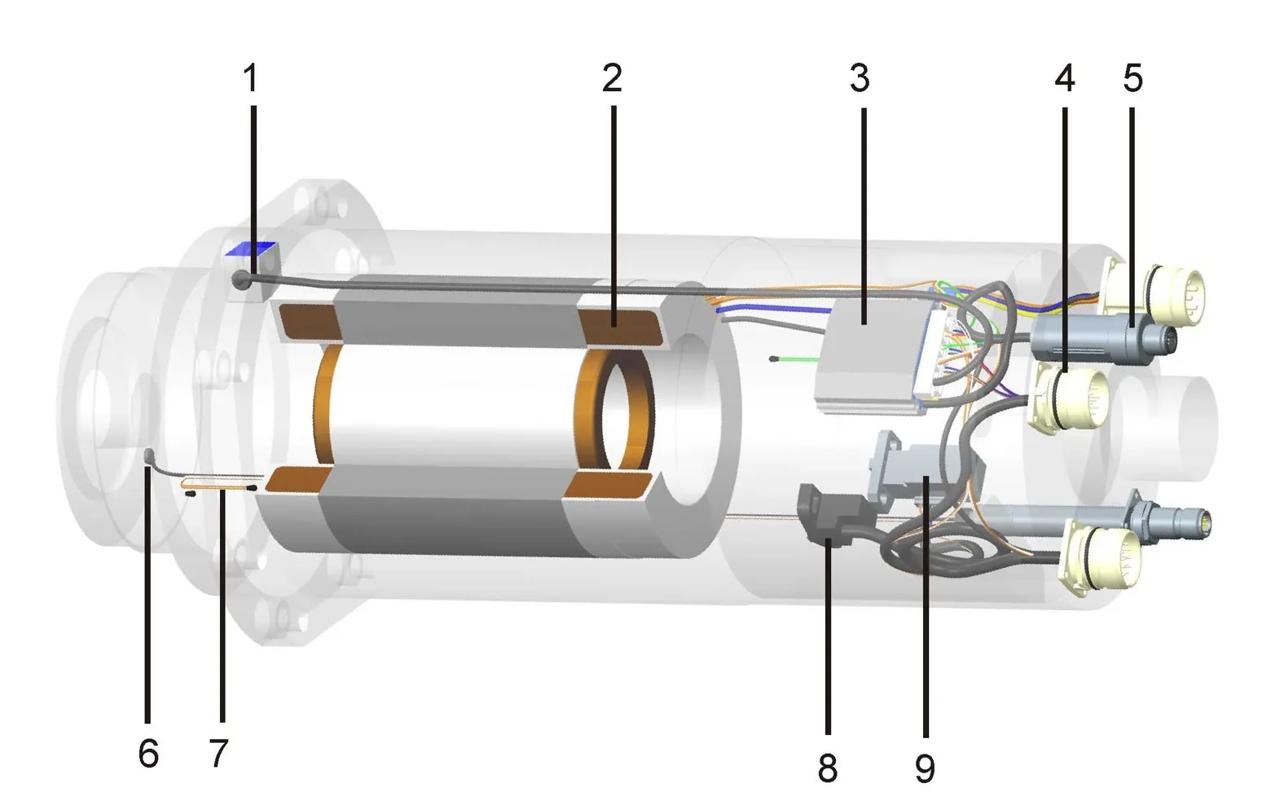

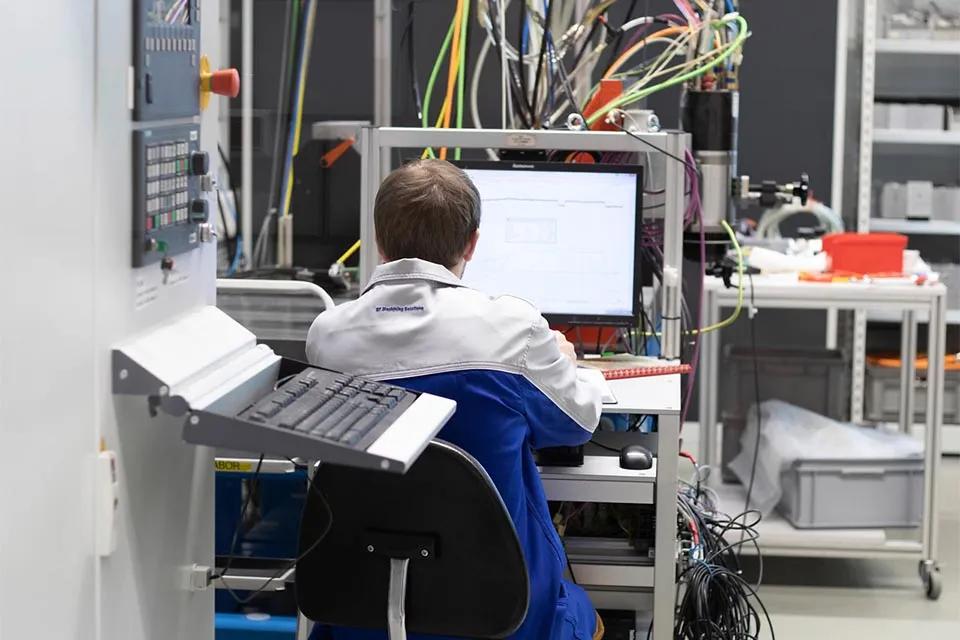

Das Spindel-Diagnostik-Modul (SDM) fungiert als „Black Box“ jeder STEP TEC-Spindel. Es zeichnet über die gesamte Lebensdauer der Spindel hinweg kontinuierlich Motor- und Lagertemperaturen, Schwingungen in allen drei Achsen, Spannzyklen, Betriebsstunden, die Spindeldrehzahl sowie Kollisionsereignisse mit einer Beschleunigung von über 30 g auf.

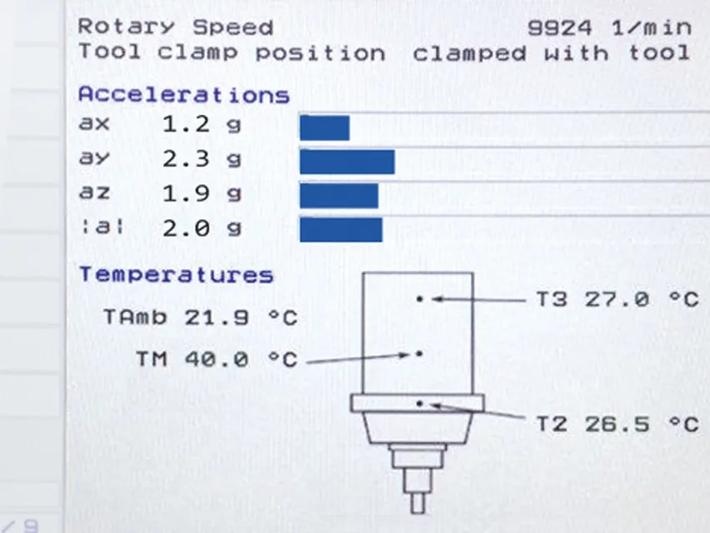

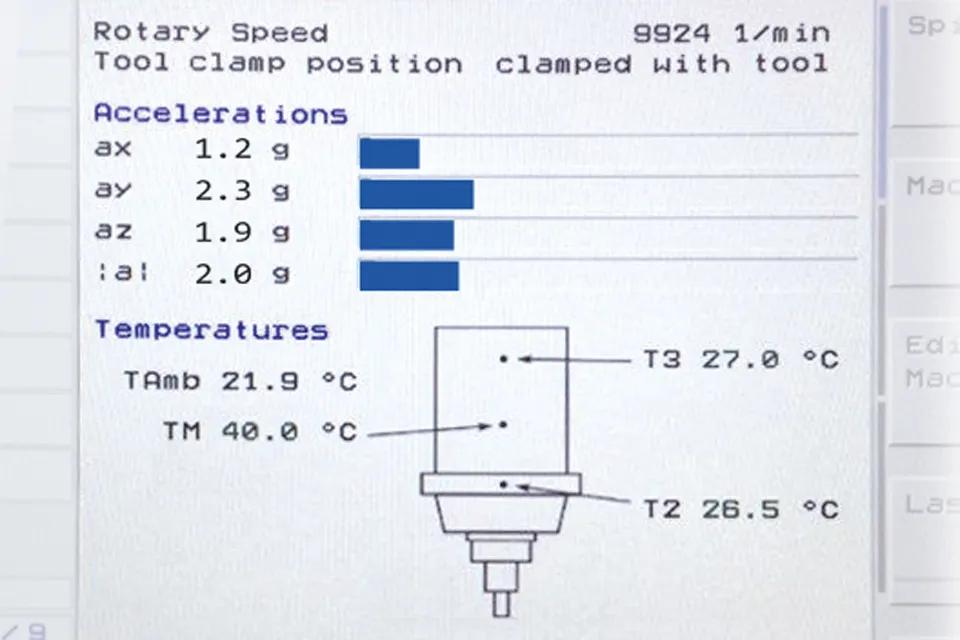

Die Spindel-Diagnostik-Software (SDS) erfasst während des Spindelbetriebs die Motortemperatur, die Spannzyklen, die Schwingungen und das dynamische Verhalten. So erhalten Servicetechniker einen Überblick über den Zustand der Spindel, ohne die Produktion unterbrechen zu müssen.

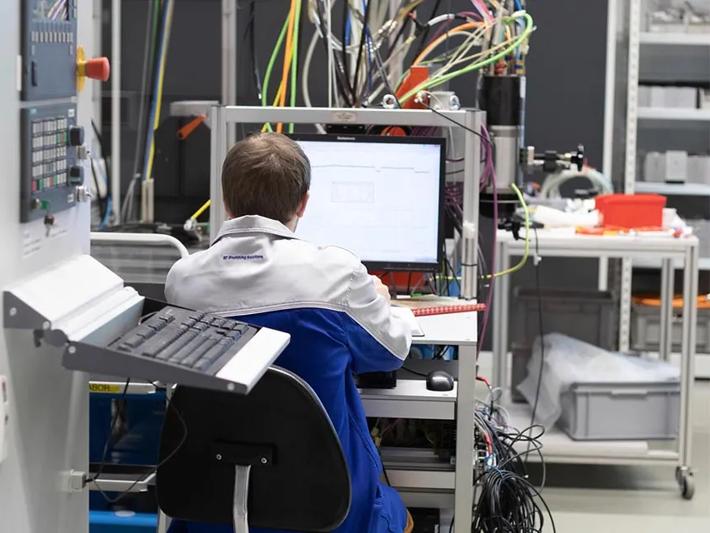

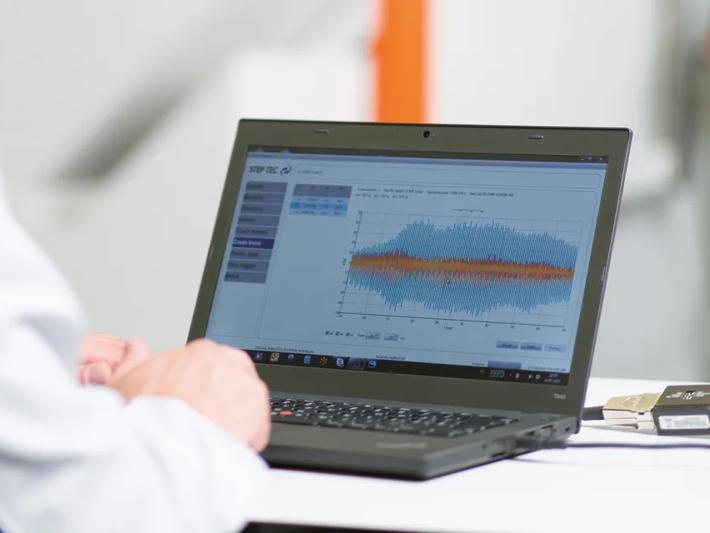

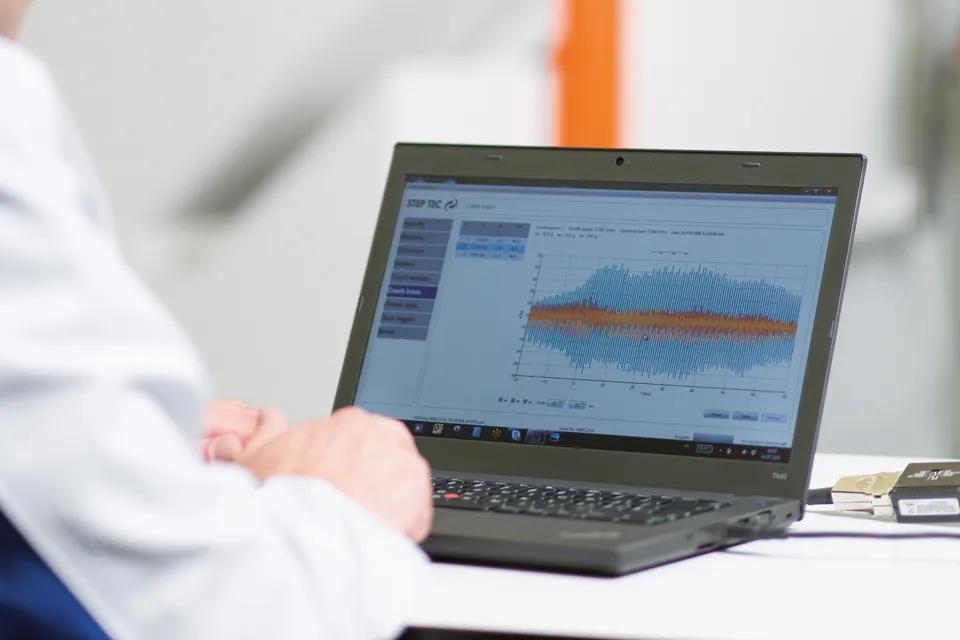

Techniker erfassen die Spindeldaten vor Ort mit SDS und übertragen sie direkt an STEP TEC. Das Support-Team analysiert die Daten und berät die Kunden bei Entscheidungen zu Spindeleinstellungen, Wartung oder Reparatur.

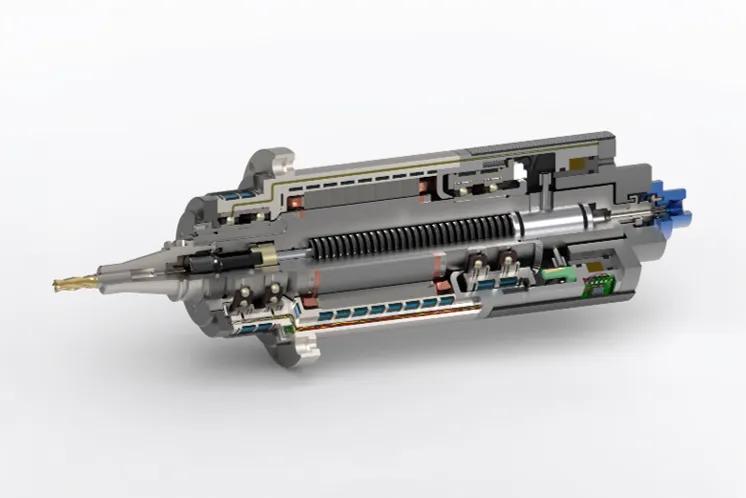

STEP TEC bietet technologische Lösungen im Bereich motorisierter Spindeln. Die Entwicklung stützt sich auf jahrzehntelange Erfahrung, präzise Technik und das Ziel, Kundenanforderungen zu erfüllen. Die Lösungen zeichnen sich durch Leistung, Präzision und Zuverlässigkeit aus.
